一、主要用途及方案
TY260F系列保护测控装置由线路保护，变压器保护，电容器保护，电动机保护，备用电源自投等组成，可用于20kV及以下电压等级的各种工矿企业及电力行业。通过采用高性能32位CPU将保护、测控、通信功能集成于一体，适合与变电站综合自动系统或电厂电气自动化系统配套。装置可以组屏集中安装，也可直接安装于开关柜上进行分散式控制。
二、装置特点
1. 采用国际最流行的高速处理器，主频为120 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。充足的硬件资源，8M字节Flash Memory存储器。
2. 测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f，有功电量kWh，无功电量kVarh。
3. 最多12路用户可自定义名称的开入量接口。
4. 保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。所有继电器出口接点可选择为跳闸接点（自动返回）或信号接点（复归后返回）。
5. 自带操作回路，可自适应0.5A~5A开关跳合闸电流，操作回路交直流通用。
6. GPS对时可采用网络对时方式。
7. 有效、可靠的TV断线判据，有效防止电机低电压元件误动作。
8. 一个100M以太网通信接口，一个RS485通信接口，支持IEC60870-5-103，Modbus等规约。
9. 16条故障录波，采样点录波最大包含13路模拟量（间隔为1mS），录波采用标准Comtrade格式。
10. 整机静态功耗低（约6W），液晶模块采用新工艺，寿命大为提高。
11. 高抗干扰性能，通过10项电磁兼容检测认证，快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。
12. 工作环境温度范围：-25℃～＋55℃（液晶无模糊、迟钝现象）。
三、主要功能

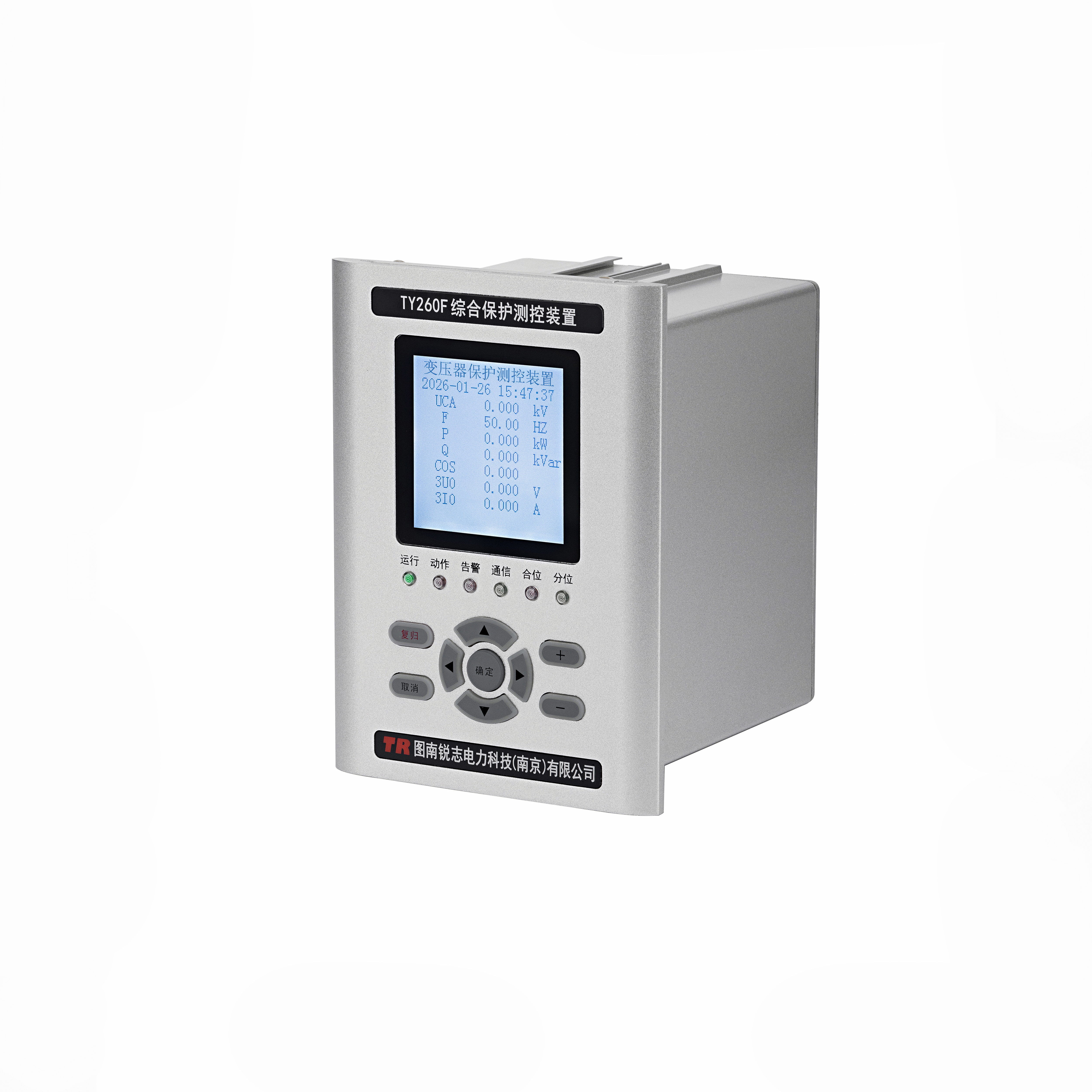

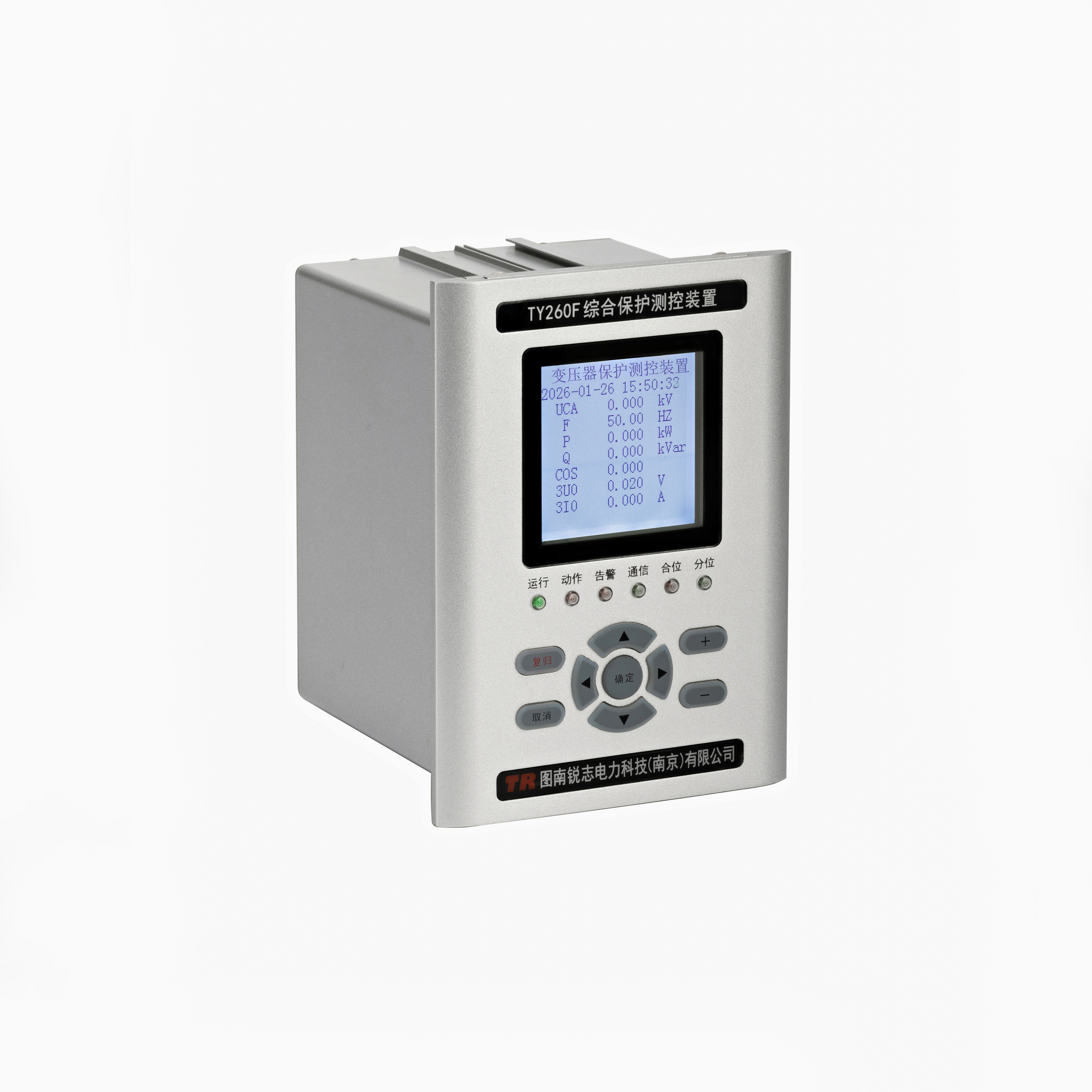

TY260F变压器保护测控装置核心功能包括：
1. 三段式复合电压过流保护：当任一相电流大于定值且复合电压启动，经延时跳闸。复压启动元件为相电流经低电压或负序电压启动。过流三段告警是纯过流告警。
2. 反时限过流保护：提供一般反时限、强反时限、极端反时限三条特性曲线可供选择。
3. 两段式定时限负序过流保护。
4. 三段式零序过流保护：用于非直接接地系统。当变压器零序电流3Io大于定值，经延时跳闸或发信。
5. 过负荷保护：当任一相电流大于定值，经延时跳闸或发信。
6. 过电压保护：当任一个线电压大于定值，经延时跳闸。
7. 低电压保护：当三个线电压均小于定值时，经过延时跳闸。具备低电压开放条件（线电压>80V持续100ms）和跳位闭锁。TV断线闭锁低电压保护。
8. 非电量保护：装置带有4个非电量保护，每个可以整定为跳闸或发信或退出。
9. F-C闭锁功能：当变压器三相电流任一个大于FC闭锁电流定值时，经延时闭锁所有跳接触器的保护元件。当三相电流均小于定值时，经100ms延时开放。
10. TV断线告警。
