一、适用范围

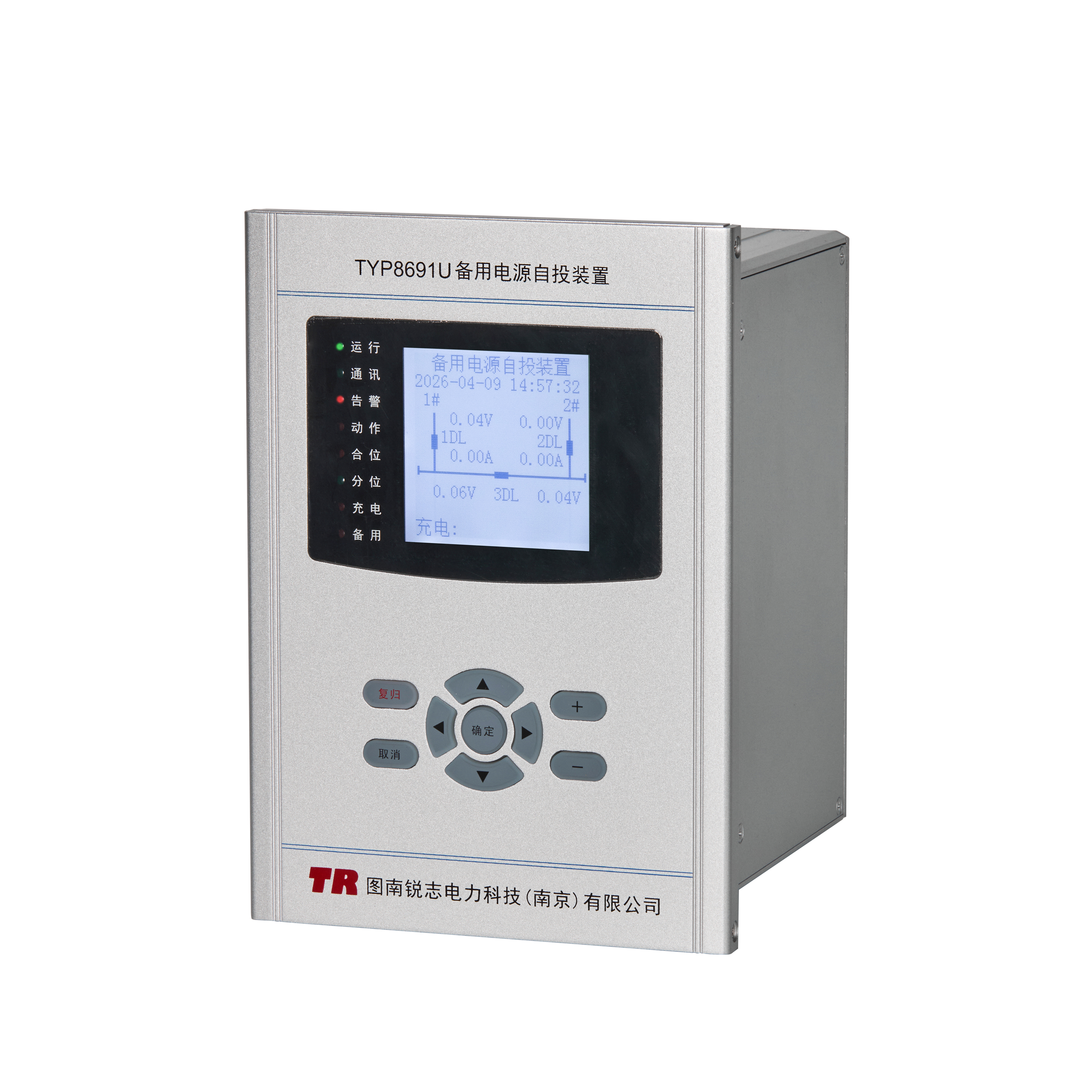

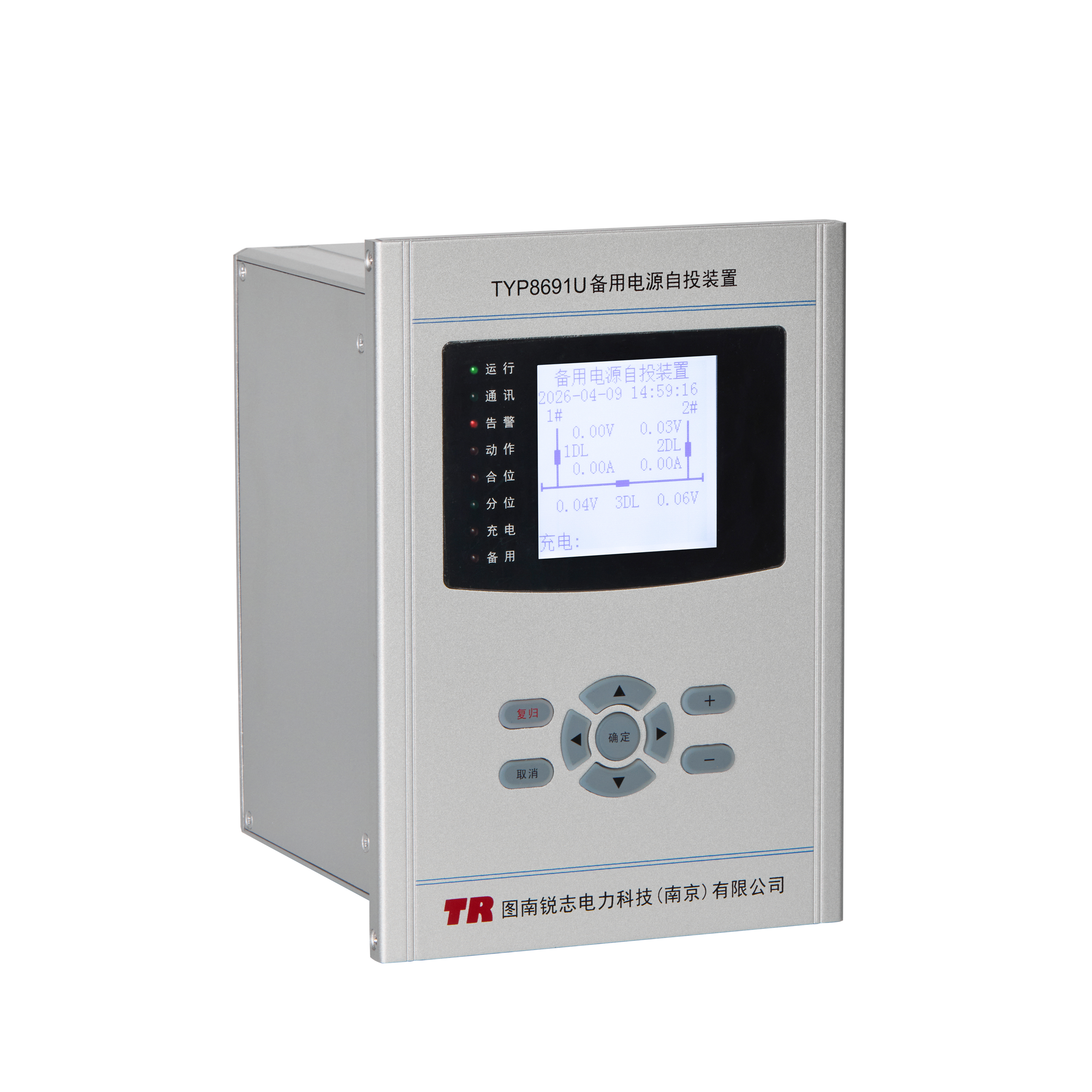

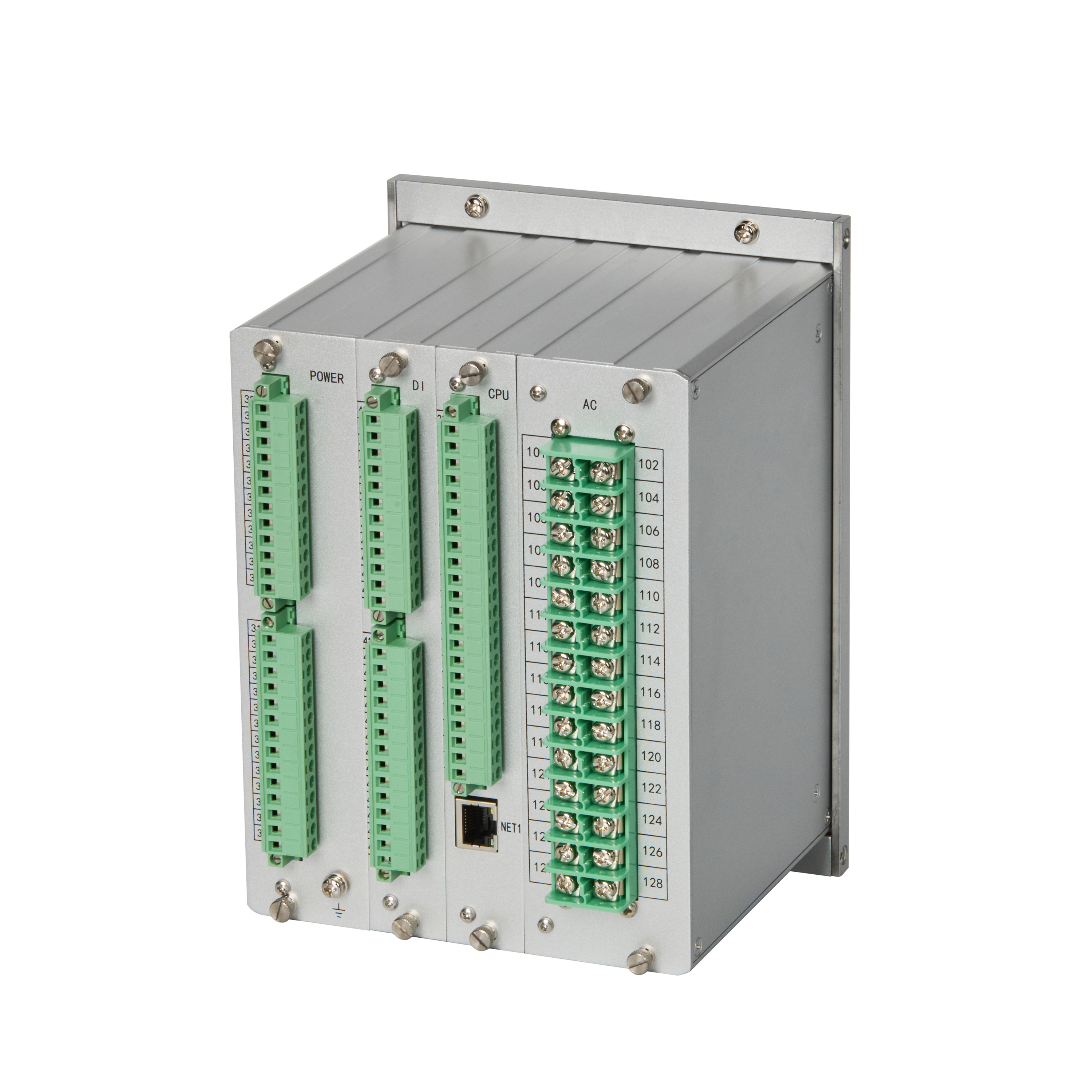

        TYP8691U备用电源自投装置(带母联保护)适用于备用电源自投场合，支持母联备自投、进线备自投等多种方式。

二、装置特点

        1. 高标准硬件设计：采用Freescal 32位 V2核单片机技术，内含高精度的A/D转换器，精度高、响应快、系统稳定性好。

        2. 人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了。

        3. 可靠的自检功能：完善的自我诊断功能，使维护简便，提高了安全运行可靠性。

        4. 高标准的电磁兼容性能：装置设计不再局限于某些部分满足抗干扰标准，而是从装置的交流输入、直流电源、开关量输入、开关量输出以及通信等各个环节进行最优电磁兼容设计。

        5. 完整的事件记录功能和故障录波分析功能，所有记录掉电保持。

        6. 完善的软硬件看门狗，保证装置可靠运行。

        7. 高等级、高品质保证的元器件选用，采用多层板技术和 SMT工艺。

        8. 通讯功能，采用1路RS485总线和1路以太网通讯接口，支持modbus和以太网103传输协议，方便与各种管理系统进行通讯连接，实现综合自动化功能。

        9. 模块化硬件、软件设计，方便实现产品的网络升级管理。

        10. 工程美学设计：集成度高、体积小、重量轻，便于分散安装。

        11. 出口采用多重组合逻辑，增加出口故障检查，保证出口操作的准确性和安全性。

        12. 具有完整的交直流通用的断路器操作回路，广泛适用工业用户现场电源需求。

三、保护功能

        1. 母联备自投功能。

        2. 进线备自投（互投）功能。

        3. 母联充电保护。

        4. 母联过流保护（作为母联开关的保护）。

四、测控功能

        1. 遥信开入采集（采集进线、母联开关位置，自投投退压板等状态）。

        2. 故障录波。

        3. 开关遥控跳、合闸（对备自投涉及的开关进行控制）。

        4. 中央信号输出。

        5. 遥测量：两段母线电压，进线电流等。

        6. 可编程备用出口。

        7. RS485及可选以太网通讯。
