一、主要用途及方案
TY260F系列保护测控装置由线路保护，变压器保护，电容器保护，电动机保护，备用电源自投等组成，可用于20kV及以下电压等级的各种工矿企业及电力行业。通过采用高性能32位CPU将保护、测控、通信功能集成于一体，适合与变电站综合自动系统或电厂电气自动化系统配套。装置可以组屏集中安装，也可直接安装于开关柜上进行分散式控制。
二、装置特点
1. 采用国际最流行的高速处理器，主频为120 MHz，内置资源丰富，外围电路设计简单，保证产品的制造质量及其稳定性。充足的硬件资源，8M字节Flash Memory存储器。
2. 测量三相电流和零序电流（Ia，Ib，Ic，Io），三相或线电压（Uan，Ubn，Ucn，Uab，Ubc，Uca），有功功率P，无功功率Q，功率因素cosφ，频率f，有功电量kWh，无功电量kVarh。
3. 最多12路用户可自定义名称的开入量接口。
4. 保护元件的出口方式可通过跳闸矩阵进行整定，方便用户选择要动作的继电器。所有继电器出口接点可选择为跳闸接点（自动返回）或信号接点（复归后返回）。
5. 自带操作回路，可自适应0.5A~5A开关跳合闸电流，操作回路交直流通用。
6. GPS对时可采用网络对时方式。
7. 有效、可靠的TV断线判据，有效防止电机低电压元件误动作。
8. 一个100M以太网通信接口，一个RS485通信接口，支持IEC60870-5-103，Modbus等规约。
9. 16条故障录波，采样点录波最大包含13路模拟量（间隔为1mS），录波采用标准Comtrade格式。
10. 整机静态功耗低（约6W），液晶模块采用新工艺，寿命大为提高。
11. 高抗干扰性能，通过10项电磁兼容检测认证，快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。
12. 工作环境温度范围：-25℃～＋55℃（液晶无模糊、迟钝现象）。
三、主要功能

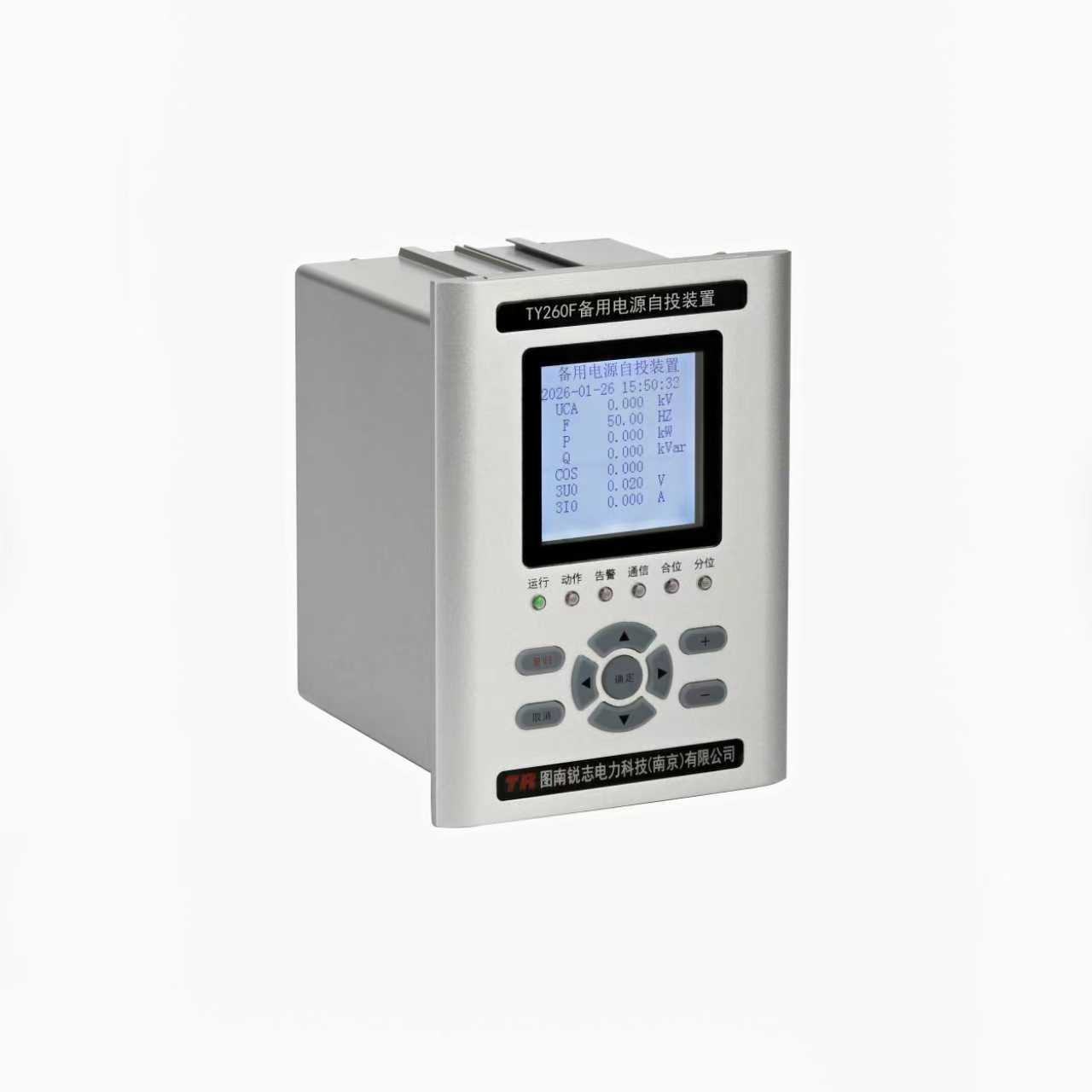

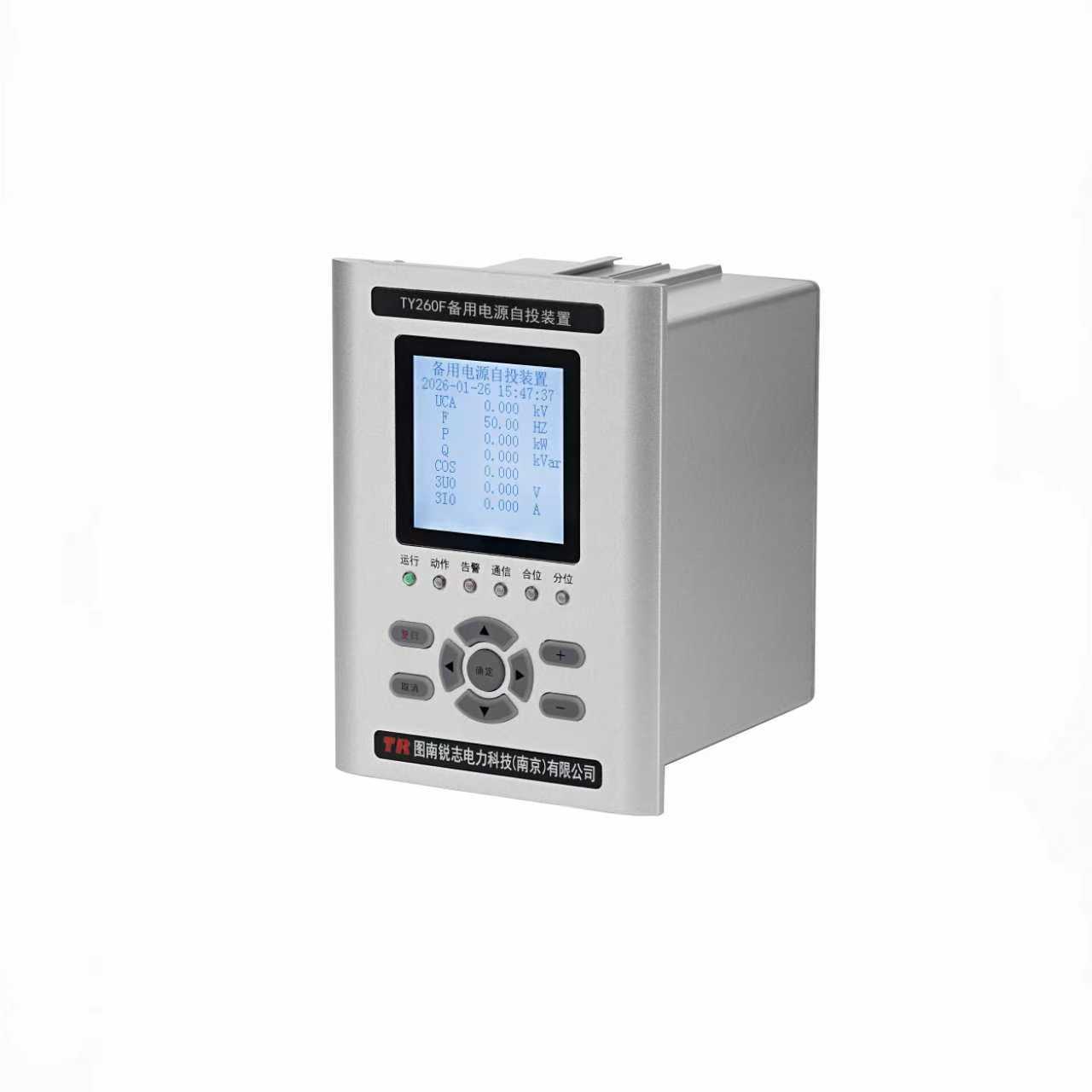

TY260F备用电源自投装置核心功能包括：
1. 自投方式一（母联自投）：正常两段母线分列运行。当某一进线电源故障被断开，母联开关自动投入，只动作一次。具备充电、放电、闭锁逻辑。
2. 自投方式二（进线互投）：正常一进线工作，一进线备用。当工作进线电源故障，备用进线开关自动投入，只动作一次。具备充电、放电、闭锁逻辑。
3. 自投方式三（进线恢复）：正常一进线带两段母线，母联合位。当停电的进线电源恢复时，跳母联，合该进线开关。
4. 母联开关的两相三段式过流保护：Ia>Izd或Ic>Izd经整定的延时跳闸。
5. 母联开关的后加速保护：母联合上后在整定的后加速有效时间内监视电流，若Ia>Izd或Ic>Izd经延时跳闸。
6. TV断线检测：可选择为只发信或闭锁备自投。
7. 控制回路断线检测。
