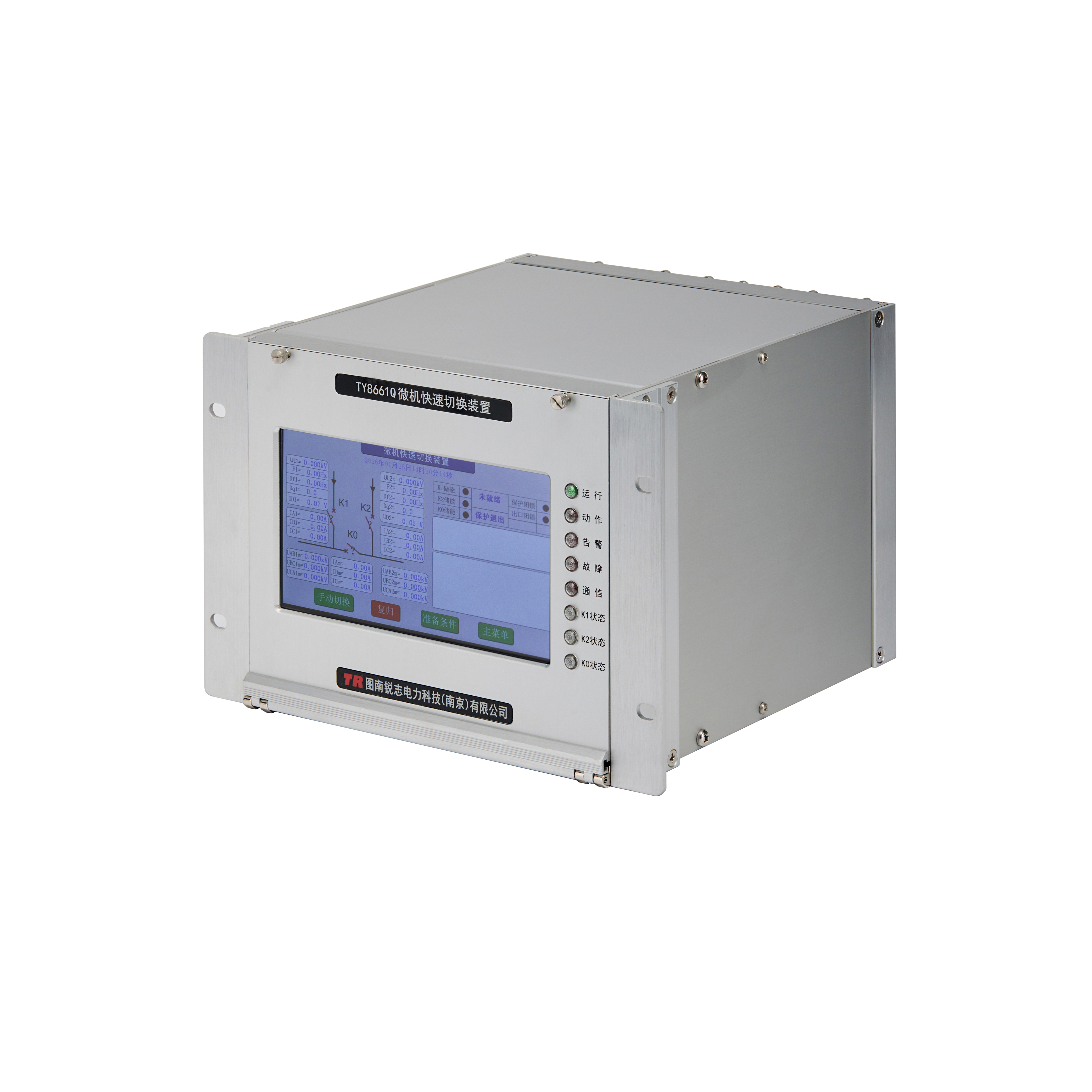

TY8661Q无扰动电源快切装置-无扰动电源快切装置-图南锐志电力科技（南京）有限公司

Products

产品中心

首页产品中心微机保护装置无扰动电源快切装置

1. 切换功能齐全

兼有手动起动、保护起动、失压起动、误跳起动、无流起动、逆功率起动等多种起动方式

兼有并联、串联和同时切换方式

兼有快速切换、同期捕捉切换、残压切换、长延时切换等实现方式

完备的切换闭锁功能

2. 可靠的软硬件设计

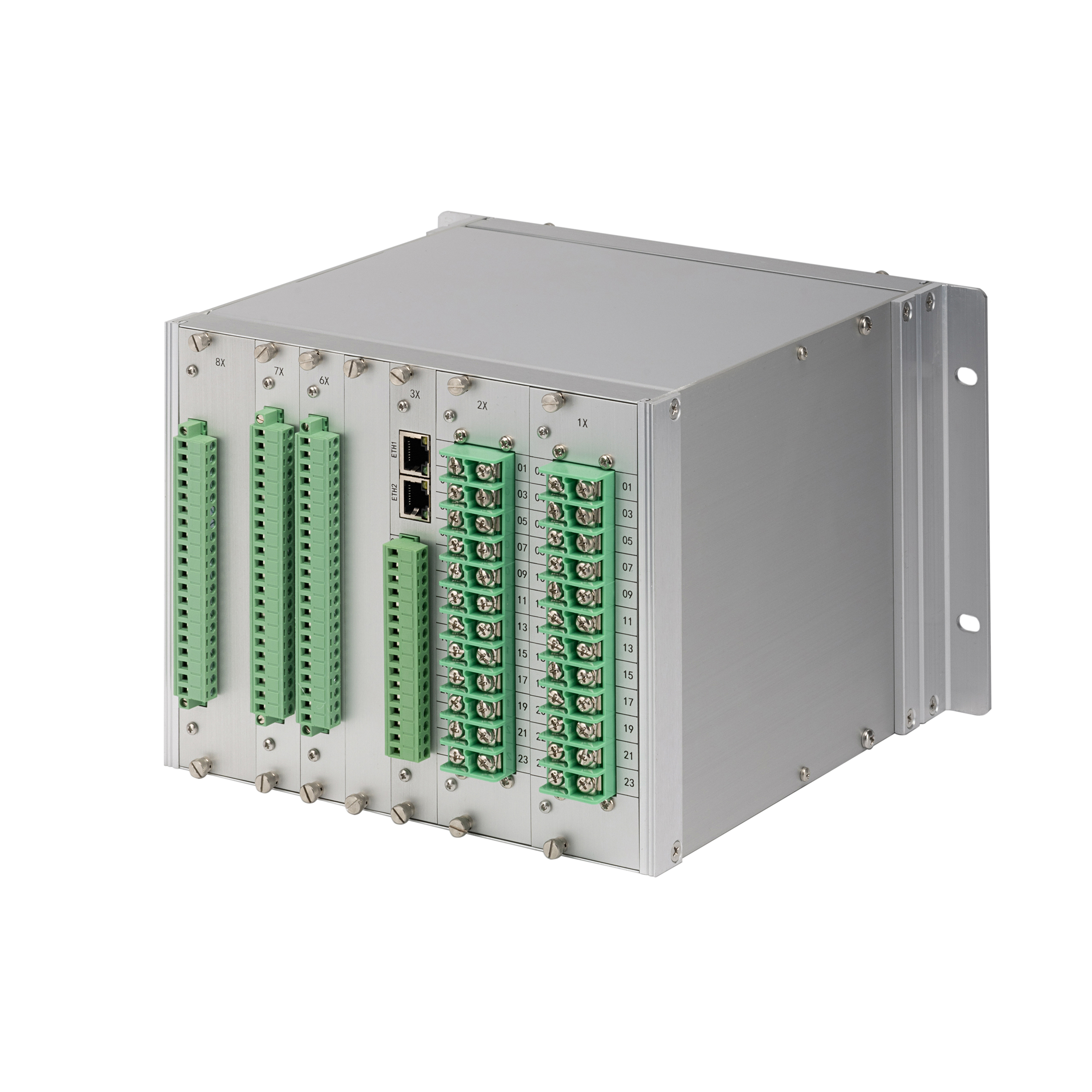

装置采用全封闭背插式结构，抗干扰设计，使装置的抗电磁干扰能力大大提高。

出口设有闭锁继电器，保证装置可靠出口。

逻辑单元软件与管理单元软件独立运行，通信、显示等不会影响切换逻辑正常运行。

3. 通过全面的第三方检测

装置通过了EMC最高等级试验，确保各种恶劣工况下装置的正常运行。

4. 友好的易用性

装置配有汉字液晶显示，直观的界面菜单，详细的信息显示，丰富的指示灯，便于操作和调试。

装置提供调试接口，可通过该接口将装置所有信息（报告、录波、定值等）导出。

5. 通信功能

支持以太网、RS485通信接口；支持IEC60870-5-103、Modbus通信规约。

6. 强大的故障录波及信息记录功能

信息记录全面，包括动作事件、告警事件、开入开出变位信息、装置自检、运行事件及录波事件等。通过查看这些事件记录，可以全面了解设备的运行状况。

7. 时钟同步

装置具备软件对时和硬件对时功能。

主要功能

产品参数

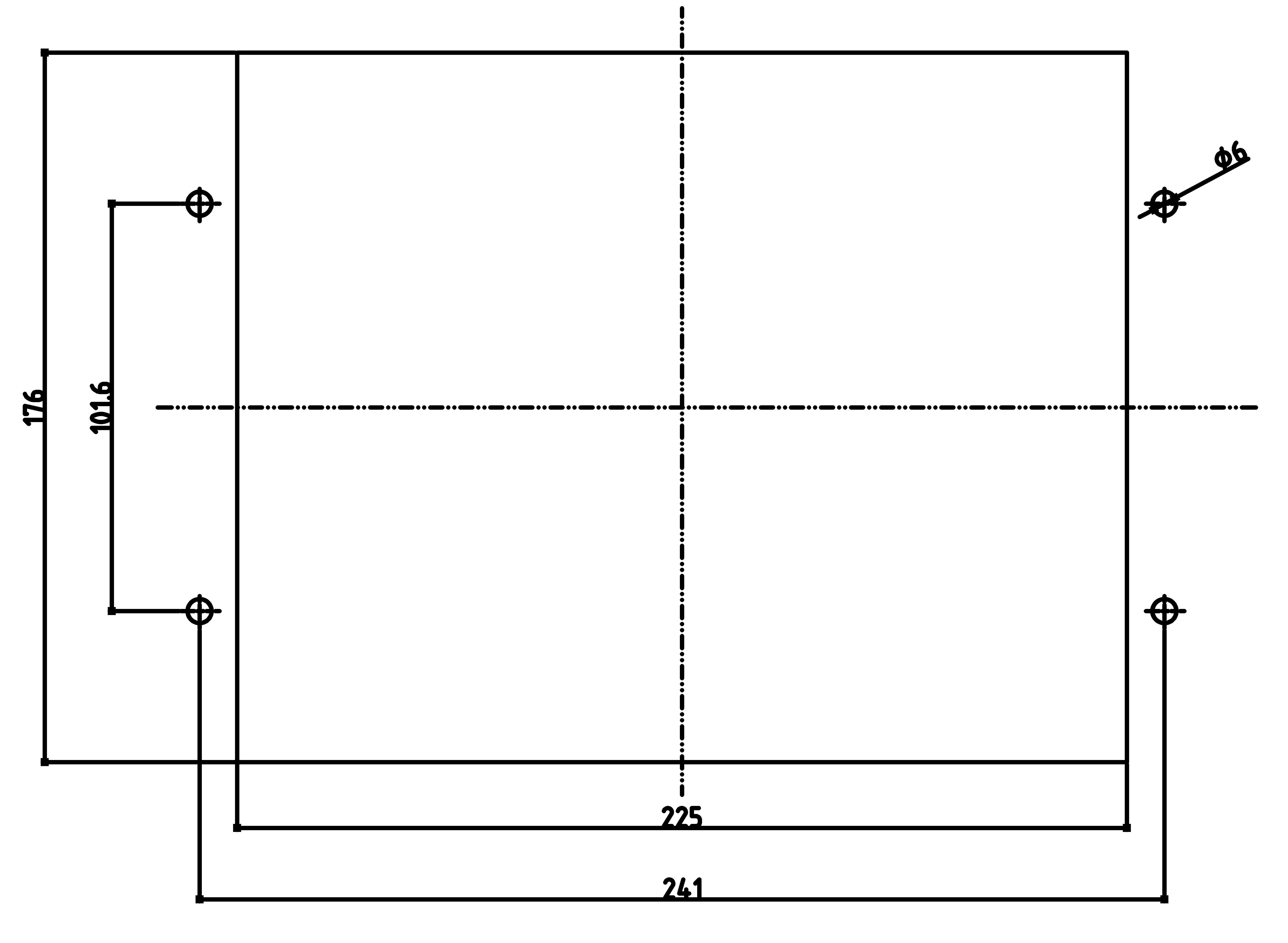

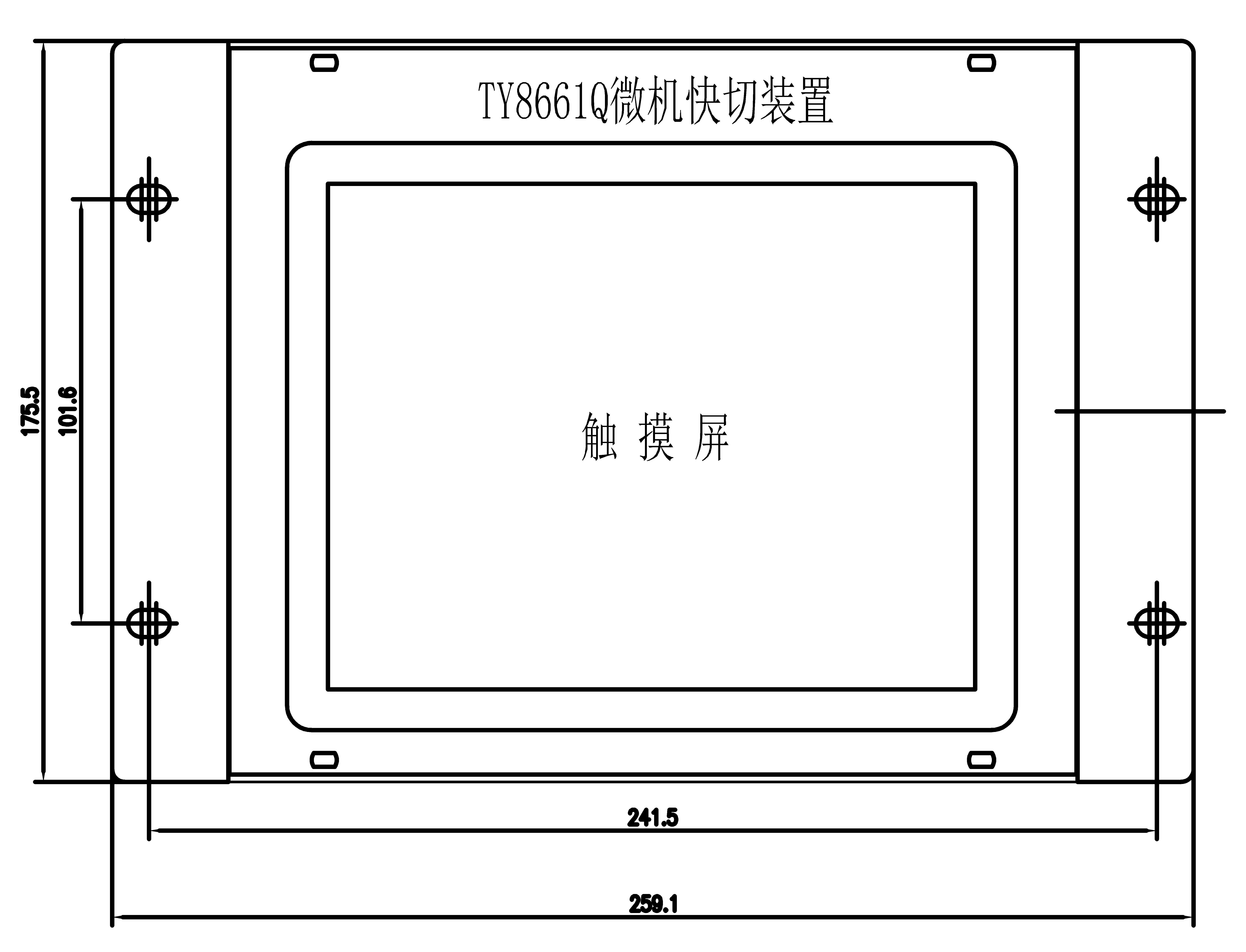

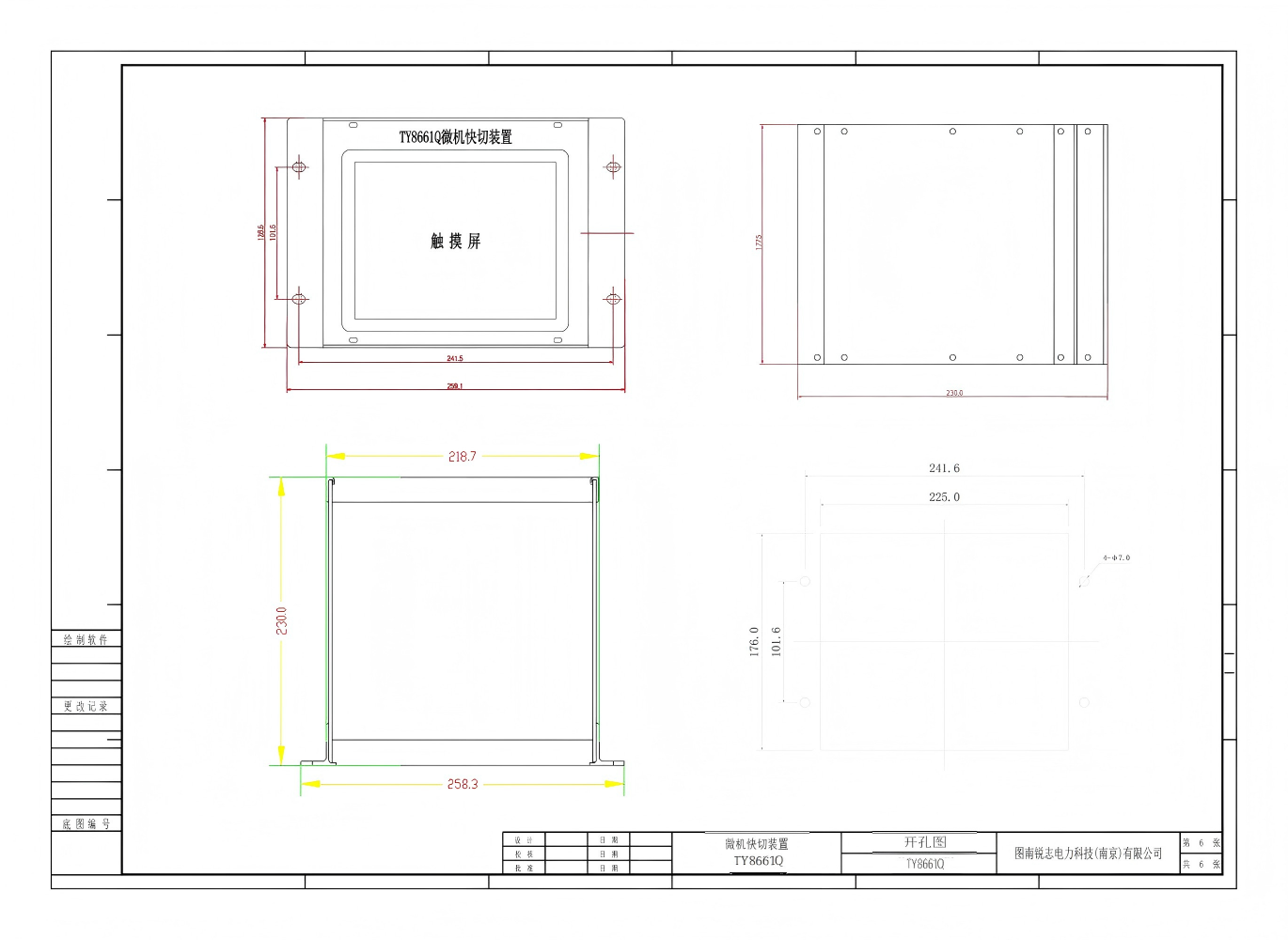

开孔尺寸

1. 起动方式

装置可提供手动起动、保护起动、误跳起动、失压起动、无流起动、逆功率起动和频压起动方式

2. 切换方式

包括：并联、串联和同时方式

3. 合闸方式

包括：快速合闸、同期捕捉合闸、残压合闸、长延时合闸

4.装置运行告警

当检测到装置本身硬件故障时，发出装置闭锁信号，闭锁切换和保护功能。硬件故障包括：RAM、EPROM、出口回路故障、CPLD故障、定值出错和电源故障

当检测到下列状况时，发出报警信号：

切换初始状态不满足

逆功率告警/失压告警

进线/母线TV断线

开关位置异常（进线电流大于无流定值，而相应开关为跳位，延时10s报警）

方向过流闭锁
