一、适用范围
TY8663智能箱变保护测控一体装置适用于新能源电站（如光伏发电站和风力发电站）中箱式变压器的保护与远程监控。该装置能够全面实现对风电箱变的“遥信、遥测、遥控、遥调”四遥功能；对光伏阵列中的汇流箱、直流柜、逆变器也实现“遥信、遥测、遥控、遥调”四遥功能。装置可以通过光纤环网接入升压站综合监控管理系统，实现升压站对光伏发电单元和风电场的远程管理，满足光伏电站以及风电场数字智能化“少人值班”的运行管理模式要求。
二、装置特点

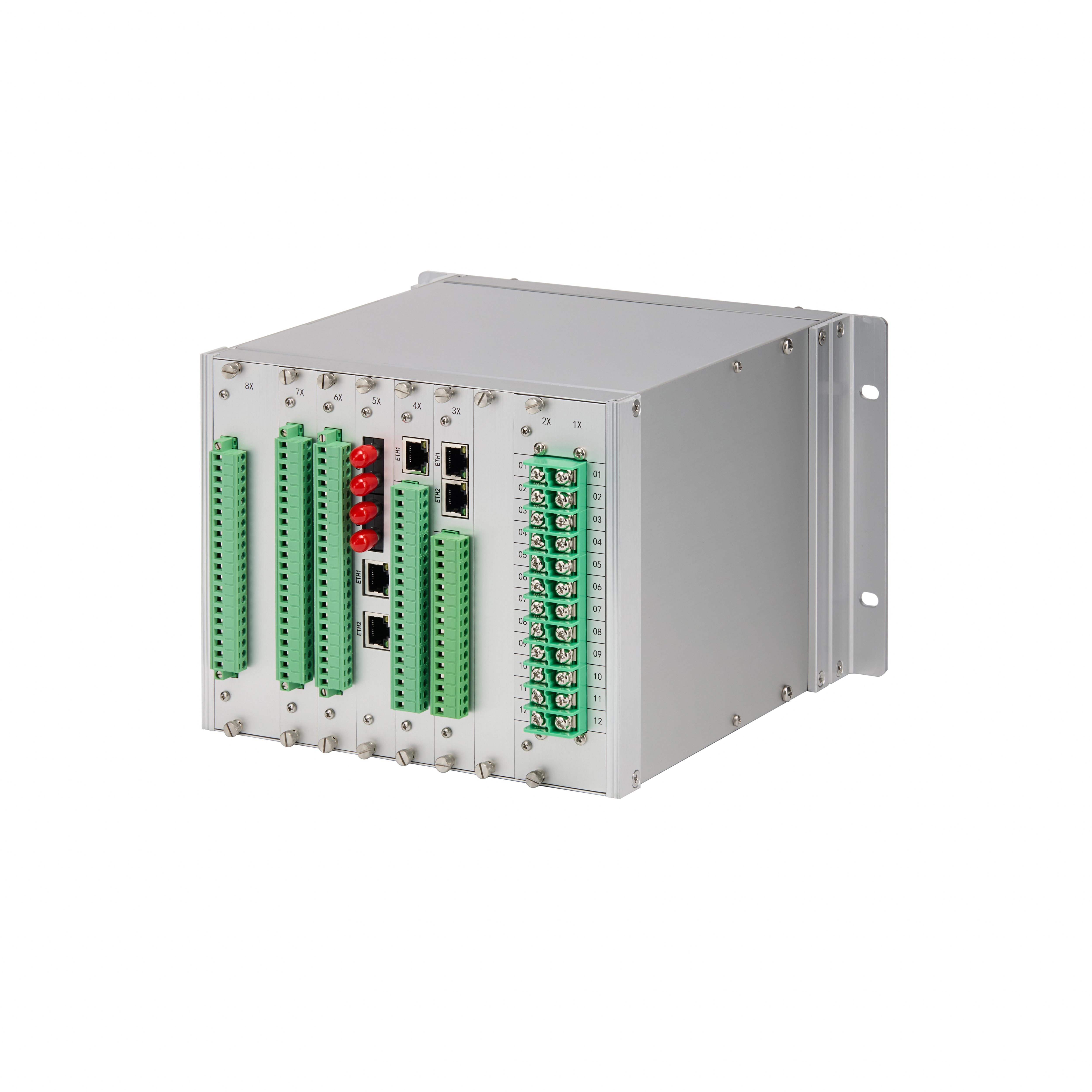

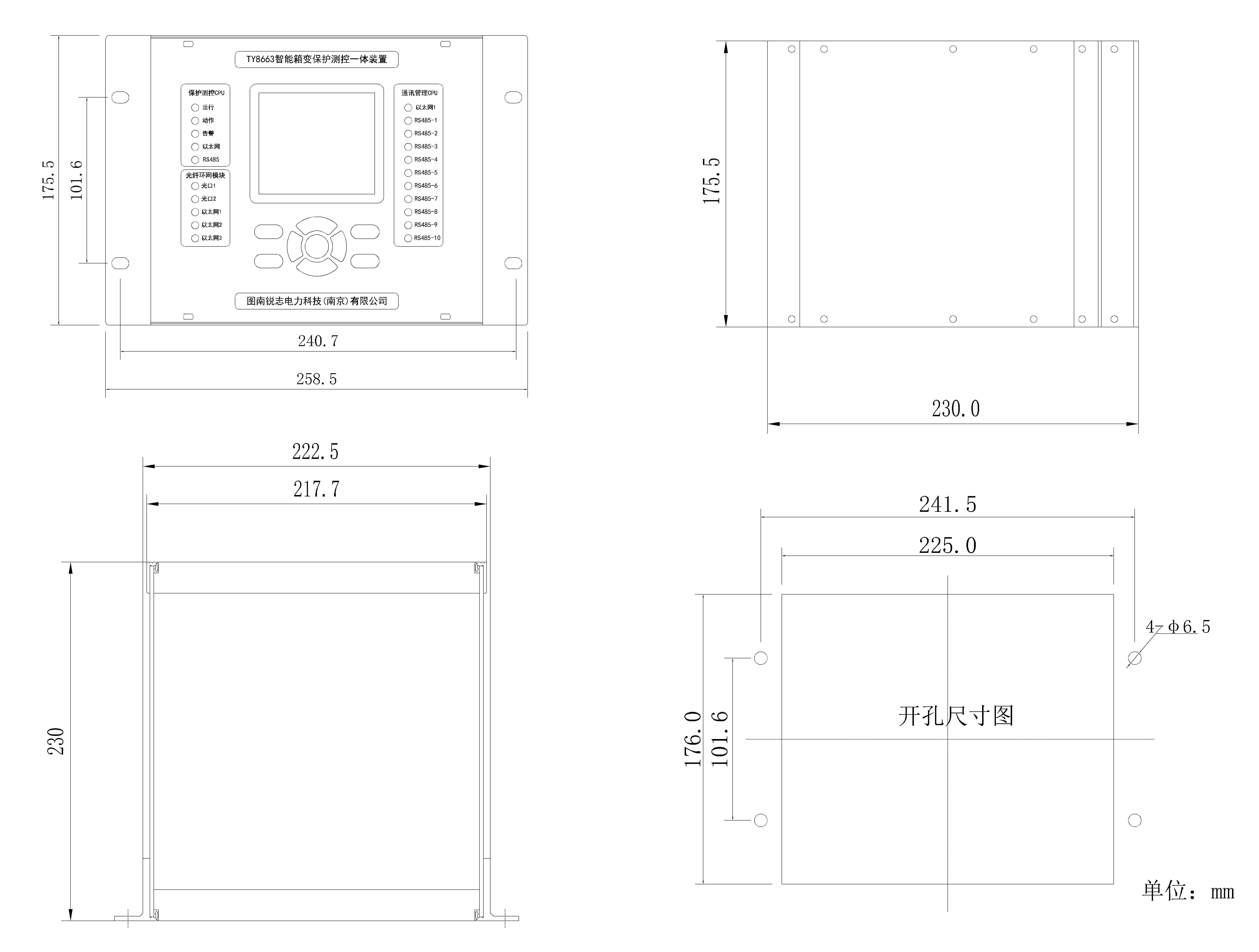

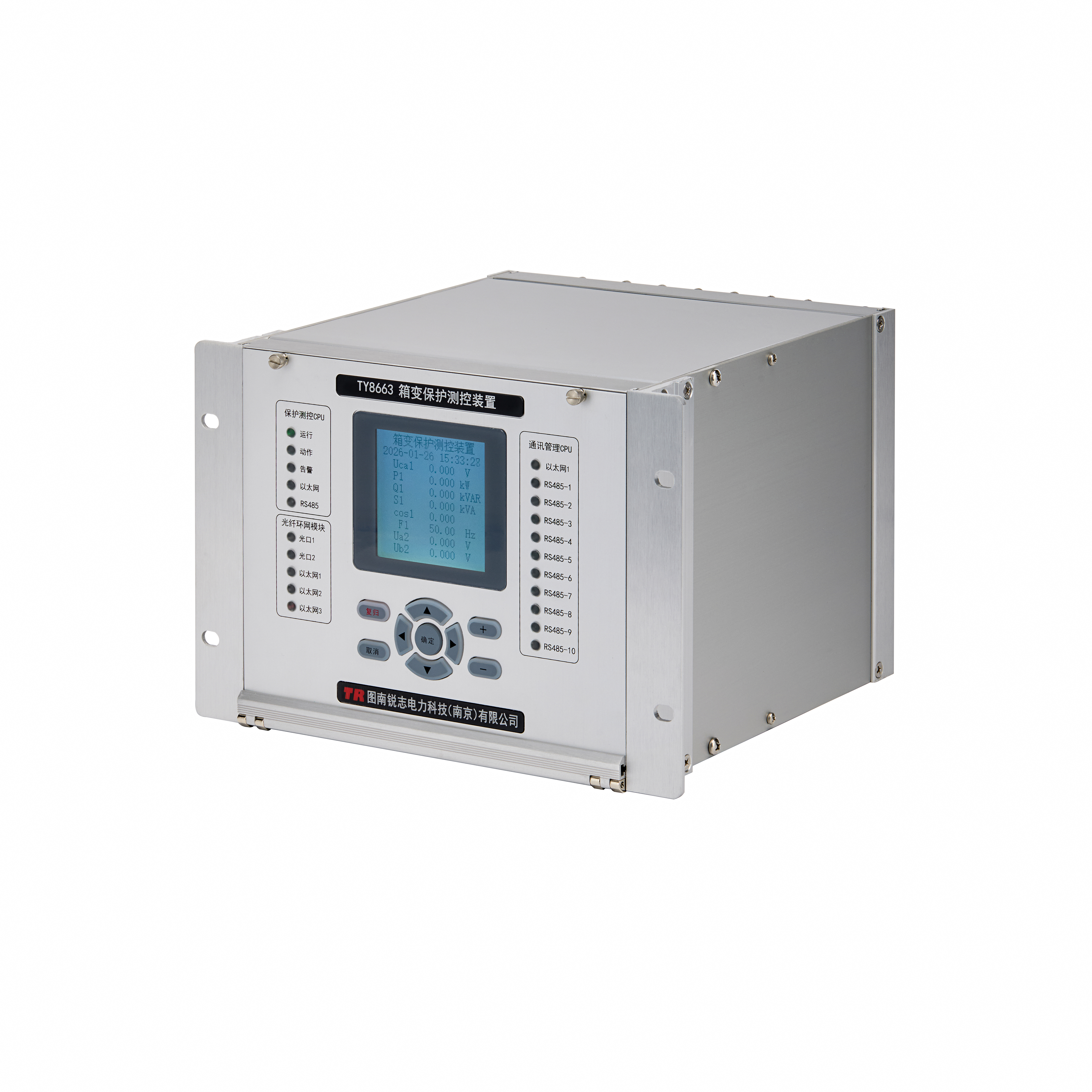

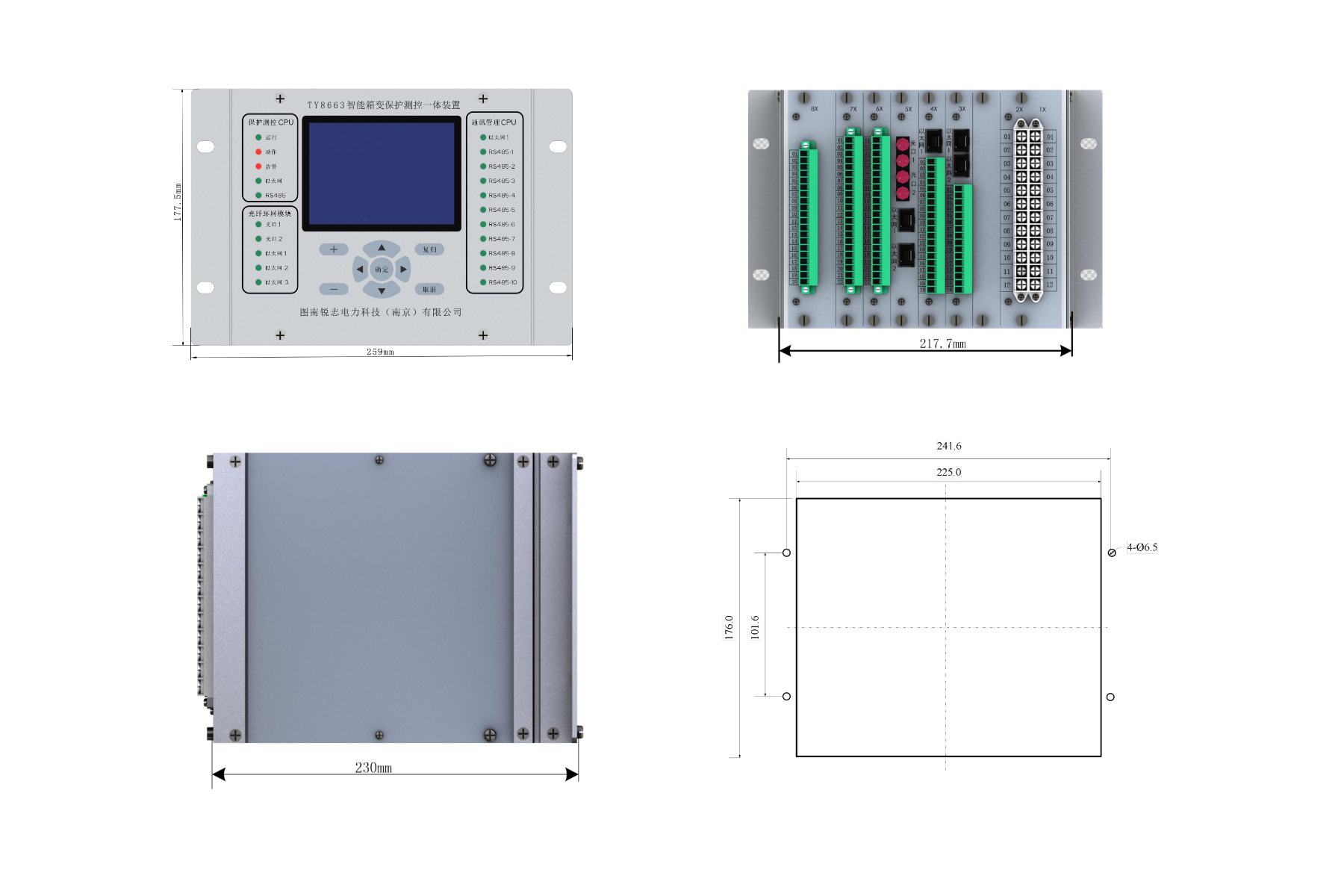

1. 采用4U半层标准铝合金机箱，按抗强振动、强干扰设计，特别适应于恶劣环境下工作，工作环境温度范围宽达-40℃~+70℃。
2. 采用32位ARM处理器，专业16位高精度AD采样芯片，大容量存贮芯片，信息掉电保存，工业以太网设计。主要元件全部采用进口工业级别器件，保证了装置电气设计上的高稳定性和可靠性。
3. 模拟量采用每周波64点采样方式，经数字滤波技术和优化FFT算法后，得到高精度实时数据，测量电流、电压精度为0.5%，并且数据采集抗干扰性能大大增强。
4. 液晶显示，适应极限高低温(-40℃~80℃正常工作)环境。
5. 42路可自定义的开关量强电输入(含非电量输入)。
6. 9路可自定义矩阵的继电器开关量输出。
7. 可选配6路直流量测量，包括3路热电阻输入和3路4-20mA输入，用于采集箱变相关温度等。
8. 交直流两用宽范围辅助电源，工作范围为AC/DC 176~600V，专用抵抗光伏及风电电压冲击。
9. 通讯可靠性高，多路以太网冗余，10/100M自适应，内置丰富的通讯协议库，具有良好的第三方系统和设备协议互通能力，配备Modbus-TCP、IEC 60870-5-103/104/61850(选配)等通讯协议。
10. 支持B码对时方式和SNTP方式。
11. 可配置规约转换模块，支持现场多种设备接入和规约转换，方便各种就地设备以光纤方式上传信息，方便并入电站监控系统。
12. 多以太网多种级联的工作方式，具备灵活的在线、离线调试手段，可靠的升级程序、下载参数以及实现数据查询、报文监视等功能；同时具有强大的自我诊断与自恢复功能。
13. 板卡生产工艺上，采用PCB多层板技术和SMT生产加工工艺，使产品具有很高的电气性能。
14. 高抗干扰性，通过14项电磁兼容认证，指标均为最高等级。
三、保护功能
1. 差动保护：包括差动速断保护、比率差动保护（采用二次谐波制动）、差流越限告警、TA断线检测。
2. 两组三段式过电流保护：每段各设一个软压板进行保护功能的投退，且每段保护各有一个动作电流及动作时间定值，各段保护相互独立。
3. 限制性接地保护(64R)：当零序电流大于设定电流时，经延时跳闸或告警。
4. 非电量保护：提供重瓦斯，轻瓦斯，超温跳闸及温度高告警和油位低、SF6异常保护、高压熔断器A/B/C相、网门跳闸、烟雾报警、门开报警、非电量1~4等信号的直跳接口。并通过控制字选择延时跳闸/告警，同时采集遥信。
5. 过电压保护：投入过电压保护压板和控制字，当线电压大于设定值时，经延时跳闸或告警。
6. 低电压保护：投入低电压保护压板和控制字，低电压设最小动作门槛，当三相线电压小于57V时，低电压保护不再动作，经延时跳闸或告警。
7. PT断线检测：任意两相线电压之差>18V；Umin<0.1Un，I有电流(>0.8In)；以上判据满足时，判为TV断线，延时10s告警。
四、测控功能
1. 遥测：
• 交流测量：三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度。
• 6路电流、6路电压测量。
• 直流测量：共6路，标配3路4-20mA输入和3路热电阻测量（可选配6路4-20mA）。
2. 遥信：42路自定义开入，其中14路出厂默认为非电量保护信号输入。
3. 遥控：9路继电器输出，用于保护输出或普通遥控输出。
4. 操作回路：可选配1路或2路操作回路，可自适应0.5A~5A开关跳合闸电流，交直流通用（此项订货须说明）。
5. 通信：
• 2个自愈型光纤通讯接口，3个自愈型电口，可组光纤环网。
• 2路以太网通讯接口（CPU自带）。
• 2个RS485通讯口（CPU自带）。
• 支持Modbus/IEC 60870-5-103/104/61850(选配)等通讯规约。
6. 规约转换：标配10路RS485接口，2路以太网通讯接口（用于通讯管理机功能）。
7. 记录功能：记录最近发生的1024次事故记录，1024次操作记录，16条故障录波功能（采样点录波最大包含13路模拟量，间隔为1mS，采用标准Comtrade格式）。
