一、适用范围

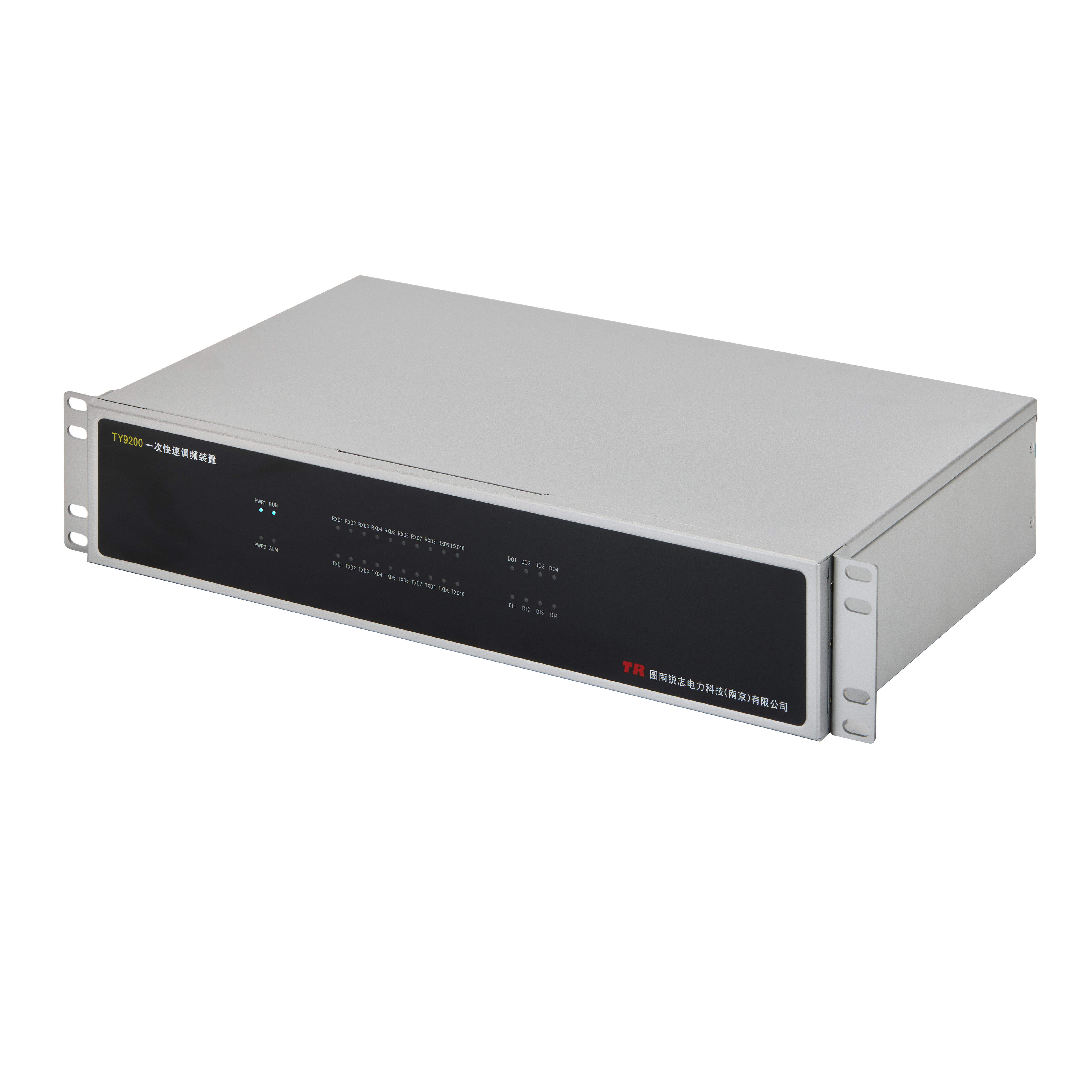

TY9200一次调频装置是为适应光伏发电系统对功率电压控制的需求而研发的一款用于多电力设备集体控制与集体调度并将数据汇总于电力一区的电力控制与调度设备。设备依托于电力4G/5G无线专网、4G/5G无线公网、电力调度数据网等多种通信方式，实现全覆盖的分布式光伏的数据建模，实现分布式光伏电站的采集和控制。其核心目标是维护电网频率稳定，适用于分布式光伏并网接入的综合智能控制，可根据现场情况实现5G无线通信、数据加密、AGC功能、AVC功能、一次调频功能、远动传输、测控等功能。
二、装置特点
1. 满足“光伏电站接入电力系统的技术规定”及《GB/T 40595-2021 并网电源一次调频技术规定及试验导则》。
2. 多种网络接口支持：光纤、有线、支持4G无线公网、4G无线专网、电力调度数据网等多种网络接入方式。
3. 支持多种调度指令方式，包括实时指令、人工设定等模式。
4. 采用渐近式处理算法，确保光伏电站最大功率及功率变化率不超过给定值。
5. 满足快速算法，40ms内可完成从采集到控制。
6. 采用智能化分配策略，保证调节精度和光伏逆变器最优运行模式。
7. 采用数据预判机制，判断采集数据的有效性，保证系统的可靠控制。
8. 采用嵌入式软硬件平台设计实现，重要环节均采用双冗余设计，可靠性高，符合电力系统通信和控制设备的技术要求。
9. 设备多样化、即插即用：设备设计采用工业级设计，能在不同的生产环境中部署，支持卡槽式、机柜式等多种安装方式。
10. 多种运行模式可选，满足不同省份不同地区调节需求。
11. 调试交互方便快捷的模拟调度下发指令功能。
三、保护功能
1. 数据采集与传输
• 装置支持接收并发送状态量。
• 装置支持接收并发送模拟量。
• 装置支持通过自带模拟量采集频率，电压，电流等数据。
2. 控制与调节
• 装置支持接收并执行遥控、遥调命令。
• 装置具备对下行装置一次调频功能。
• 装置具备一次调频各类上扰、下扰等测试功能。
• 装置具备一次调频与 AGC 的协调控制功能。
• 装置具备对下行装置有功功率调节的功能。
• 装置具备对下行装置无功功率调节的功能。
• 装置具备对下行装置功率因数调节的功能。
• 装置具备对下行装置电压调节的功能。
• 装置具备电压自动控制的功能。
• 装置具备无功阶梯控制的功能。
3. 通信与对时
• 装置具备接收主站对时功能。
• 装置具备对下对时功能。
• 装置支持与多个主站通信。
• 装置具备通信报文监视功能。
• 装置支持对上 DL/T 634.5104 规约，对下 Modbus、DL/T 634.5104 规约。
四、测控功能
1. 遥测：
模拟量采集：自带高精度模拟量采集模块，可采集UA、UB、UC三相电压（0~100V，精度0.5%）、零序电压3U0（0~100V，精度0.5%）、IA、IB、IC三相电流（0~10A，精度0.5%）、零序电流3I0（0~100V，精度0.5%）、频率（40~60Hz，精度±0.003Hz）。
计算量：通过计算获得有功、无功、功率因数等电气量。
数据采集：支持接收并发送状态量、模拟量。
2. 遥信：采集逆变器运行状态、通讯状态、远方就地状态、一次调频及各类功能投退状态等开关量信号。
3. 遥控：支持对逆变器开关机、远方就地、有功总功能、一次调频功能、一次调频有功备用请求、一次调频进入退出测试、一次调频增减负荷测试、一次调频特性参数测试、无功总功能、电压功能等的投退控制。
4. 遥调：接收调度主站下发的有功设定值、电压设定值、无功设定值、功率因数设定值、频率/电压上下限设定值、无功阶梯量等，并下发给逆变器等执行机构；同时支持接收一次调频负荷测试模拟频率值。

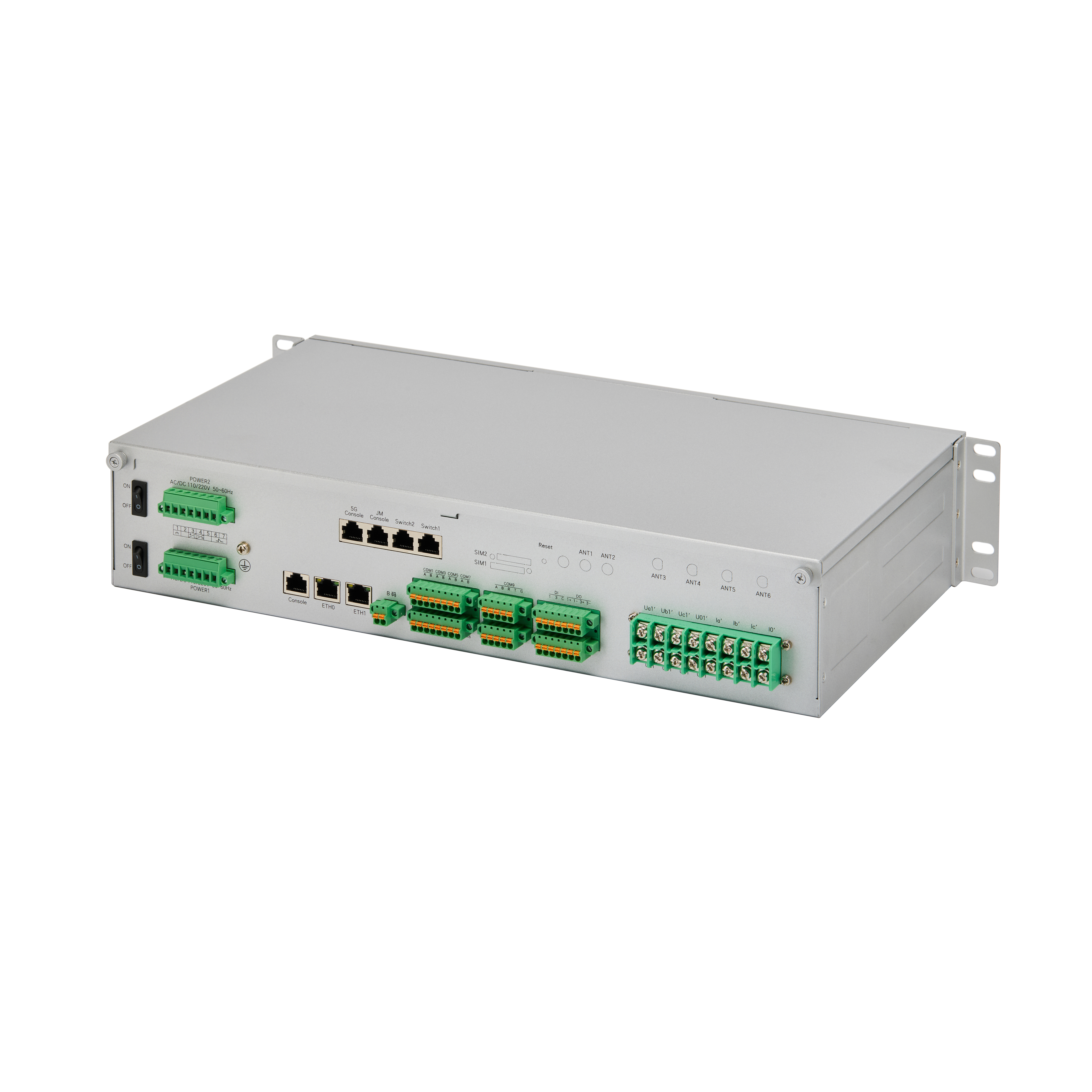

5. 通信：具备2个对外以太网接口（可兼作调试口）、3个对外485串口及1个调试口，支持IEC870-5-101、103、104、61850及Modbus等各种规约。可选配4G/5G模块及纵向加密模块。
6. 对时功能：具备接收主站对时及对下对时功能。
7. 高级功能：具备电压自动控制(AVC)、无功阶梯控制、通信报文监视、与多个主站通信等功能。
